Artikelbeschreibung

Details

iFIX Flachdach-Montagesystem

iFIX OW-22 Mittelklemme 30-40mm mit Erdungsfunktion

Universelle Modulklemme mit integrierter Potenzialausgleichsfunktion (Art. Nr.: 102152)

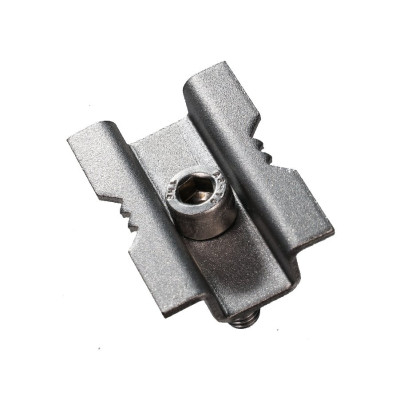

Die **iFIX OW-22 Mittelklemme** (Artikelnummer: 102152) dient der sicheren Fixierung von zwei benachbarten PV-Modulen im iFIX Montagesystem. Geeignet für Rahmenhöhen von **30 bis 40 mm**, zeichnet sie sich durch ihre integrierte **Erdungsfunktion** aus. Dank spezieller Kontaktdornen durchdringt sie beim Anziehen die eloxierte Schicht des Modulrahmens und stellt eine dauerhafte elektrisch leitende Verbindung zum Potenzialausgleich her.

Wichtige Produkt-Highlights

Integrierte Erdungsfunktion: Stellt die elektrische Leitfähigkeit und den Potenzialausgleich beim Festziehen automatisch her
Flexibler Klemmbereich: Perfekt passend für PV-Module mit Rahmenhöhen von 30 bis 40 mm
Hohe Haltekraft: Garantiert extrem stabilen und verlässlichen Halt im iFIX Systemverbund

Integrierter Baugruppenschutz: Witterungs- und korrosionsbeständige Materialien für lange Lebensdauer
Zeitsparende Montage: Schneller Arbeitsfortschritt ohne zusätzliche Erdungsclipse oder Kabelverbindungen zwischen den Rahmen
Systemkompatibel: Speziell abgestimmt auf die iFIX Ost-West und Süd Unterkonstruktionen

Vorteile für Anwender & Installateure

Effiziente Erdung

Die integrierten Erdungspins durchbrechen die isolierende Eloxalschicht des Rahmens direkt beim Festschrauben der Klemme.

Breites Anwendungsspektrum

Durch den variablen Bereich von 30 bis 40 mm ist die Klemme mit allen gängigen Solarmodulrahmen voll kompatibel.

Reduzierter Bauaufwand

Spart Zubehörteile und Arbeitszeit auf dem Dach, da Modulbefestigung und Blitzschutz-/Erdungsanbindung in einem Schritt erfolgen.

Technische Daten

Hersteller / System	iFIX (Montagesysteme)
Produktbezeichnung	iFIX OW-22 Mittelklemme 30-40mm mit Erdungsfunktion
Artikelnummer	102152
Funktion	Mittelklemmung zweier PV-Module inkl. Potenzialausgleich/Erdung
Klemmbereich (Rahmenhöhe)	30 – 40 mm
Material Klemme	Hochfestes Aluminium / Edelstahl
Besonderheit	Integrierte Erdungs-Kontaktdorne (Pins) zur Eloxaldurchdringung
Einsatzbereich	Flachdach PV-Montagesysteme (Süd / Ost-West)

Downloads & Dokumente

Systembroschüre iFIX Systembroschüre (PDF) Dokument herunterladen →

Montageanleitung iFIX Ost-West Montageanleitung (PDF) Dokument herunterladen →

Montageanleitung iFIX Süd Montageanleitung (PDF) Dokument herunterladen →

Montageanleitung iFIX Ost-West Alpin Montageanleitung (PDF) Dokument herunterladen →

Montageanleitung iFIX Süd Alpin Montageanleitung (PDF) Dokument herunterladen →

Technischer Leitfaden iFIX OW Blitzschutz & Potentialausgleich (PDF) Dokument herunterladen →
